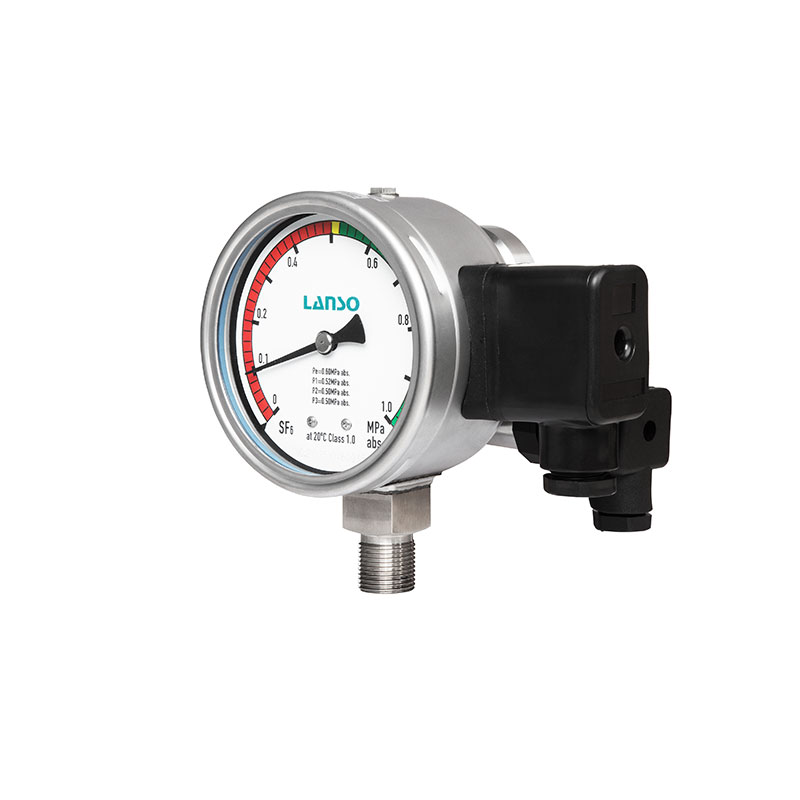

ZMJ100XDR型密度繼電器用于監視密閉容器中SF6氣體的密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，具有實時遠傳SF6氣體密度變化數據，實現在線遠程監測功能。適用于高壓系統的監測?？捎糜谛陆ㄗ冸娬九涮准艾F(xiàn)有變電站的智能化改造。滿足國網《QGDW12355_4-2023智慧變電站技術規范 第4部分：數字化遠傳表計》規范要求。
1. 采用氣體補償，更高的設定點精度，適合室內和室外不同的安裝需求
2. 微動開關，可實現常開常閉點間自由切換
3. 上限三對節點，可實現雙報警雙閉鎖等多種選擇方案，監控更加安全可靠
4. 高抗震性，無需充油，無漏油隱患
5. 常閉接點不會因震動誤報警
6. RS485總線接口，系統擴展方便，便于實現遙測、遙控功能。
7. 抗電磁干擾能力強
8. 全量程1級精度顯示、更高的遠傳模塊精度、更高的現場顯示與遠傳數據一致性精度
9. 全溫度區間下更準確的表計指示值和接點動作值
1. 測量范圍：-0.1 ~ 0.9MPa
2. 設定點精度：@20℃±1℃，±1.0%FS
@–40℃ ~ +70℃，±1.5%FS（氣態）
3. 指示精度：@20℃±1℃，±1.0%FS
@–40℃ ~ +70℃，±2.0%FS（氣態）
4. 遠傳模塊精度：
壓力：±0.5%FS
溫度：±1℃
P20：±1.0%FS
5. 額定、設定點的現場顯示與遠傳數據一致性：@20℃±1℃，±1.0%FS
@–40℃ ~ +70℃，±1.6%FS（氣態）
6. 防護等級：IP65
7. 工作溫度：-40°C ~ +70°C, 相對濕度≤ 95%RH
8. 泄漏率： ≤1×10-9 Pa·m3/s （氦氣檢漏）

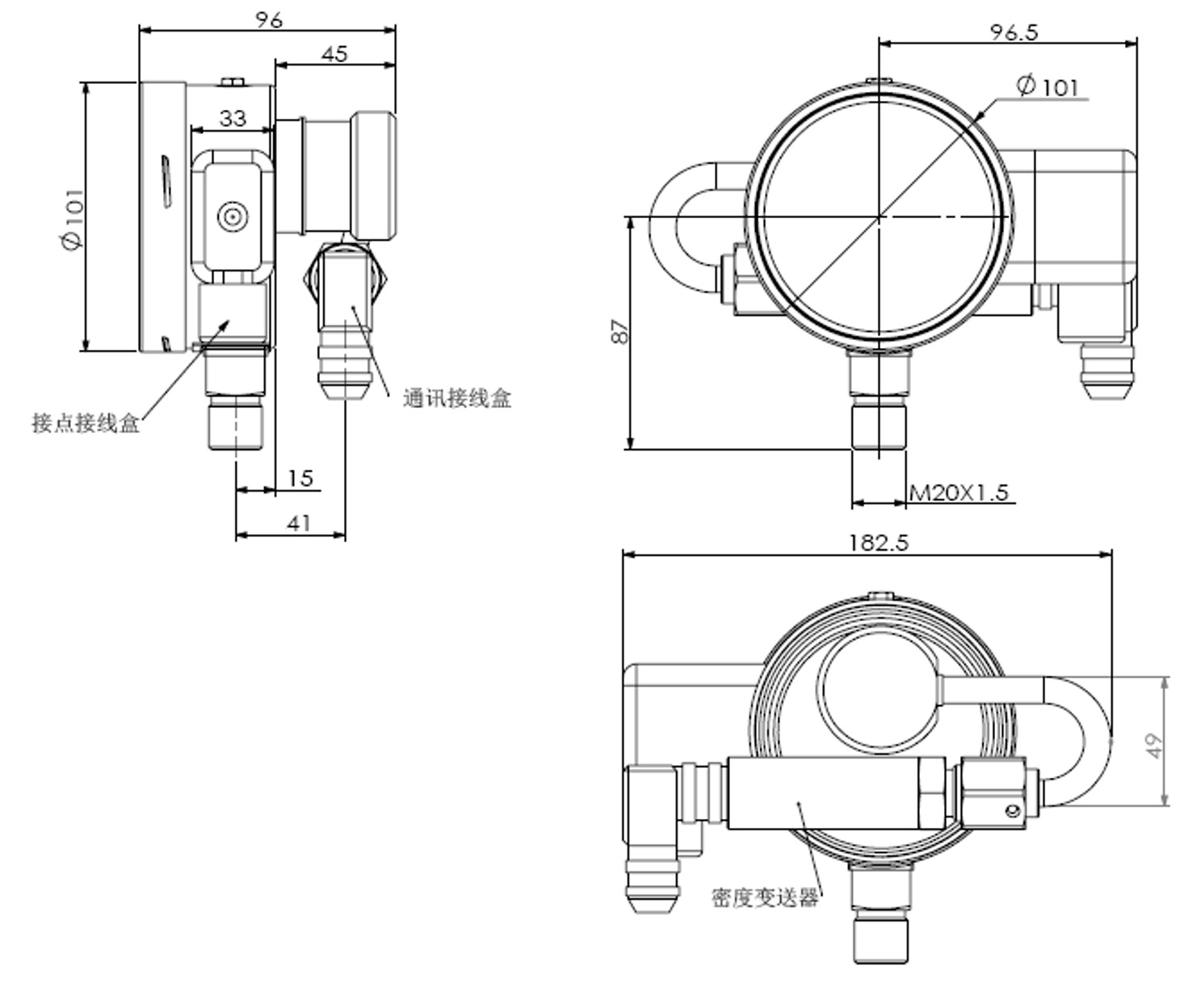

9. 接口尺寸：M20×1.5（可定制）
10. 安裝方式：徑向或軸向
11. 電氣連接：可插拔式七芯接插件
12. 接點絕緣性能：絕緣電阻：>100 MW (DC 500V)
工頻耐壓： 2kV, 50/60 Hz, 1min
13. 接點類型：微動開關
14. 沖擊等級：50g
15. 接點電氣參數：10(1.5)A,250V AC
0.1 (0.05)A,250V DC
16. 表玻璃：多層安全玻璃
17. 重量： 1.2kg
18. 感壓元件：波紋管及波頓管
遠傳部分主要電氣性能指標和規格
l 工作電壓：10V~30VDC
l 功耗： <0.5W
l 通訊方式：RS485
l 通訊協議：ModBus RTU
l 傳輸速度：9600bps
l 電磁兼容性能
IEC61000-4-2：4級
IEC61000-4-3：3級
IEC61000-4-4：4級
IEC61000-4-5：4級
IEC61000-4-6：3級
IEC61000-4-8：5級
IEC61000-4-9：5級
IEC61000-4-10：5級
